Traction Fuses

Traction Fuses

轨道交通保护熔断器关键要素：

直流熔断器技术、高压直流灭弧技术、直流灭弧复合材料、熔断器的I2t及电弧电压小、熔断器系统抗震动保障技术、熔断器系统抗老化保障技术（老化类型包含：机械、热、化学、晶相结构等）、熔断器温升低、智能自动化、智能制造。

应用领域：第三轨、辅助变流、受电弓、配电、照明、仪表及控制柜、空调系统（HVAC）

常见电压：750Vdc/850Vdc/1000Vdc/1200Vdc/1500Vdc/2000Vdc/2400Vdc/4000Vdc

标准：IEC60269

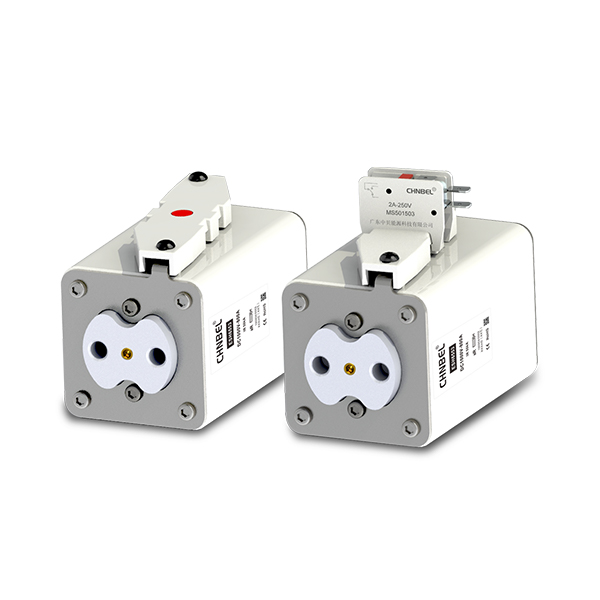

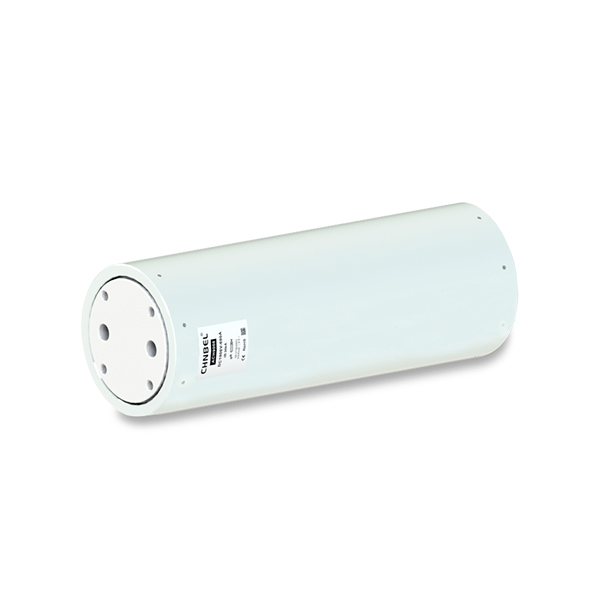

常见形状: 欧式方体、法式圆管、美式圆管

常用连接方式：美式触头、法式触头、平端触头、DIN 436 20、DIN 43 653

欧式方体尺寸对照表：

SIZE

CTS10

CTS1a

CTS1

CTS2

CTS20

CTS3

CTS4

Max cross-section

管体最大横截面（mm）

41 x 39

45 x 45

53 x 53

61 x 61

65 x 65

76 x 76

105 x 105

常用型号请参考以下表格：

轨道交通的特

型号 TYPE 外径/横截面积(mm) 总长(mm) 中心距(mm) 螺钉电流 RATED CURRENT 电压 RATED VOLTAGE
ESH6569~6572 73.5 x 73.5 75 / / 315~500A 600Vdc
型号 TYPE 外径/横截面积(mm) 总长(mm) 中心距(mm) 螺钉电流 RATED CURRENT 电压 RATED VOLTAGE
ESH3559~3570 43 x 43 109 78.5 M10 100~630A 600Vdc
型号 TYPE 外径/横截面积(mm) 总长(mm) 中心距(mm) 螺钉电流 RATED CURRENT 电压 RATED VOLTAGE
ESH1107~1114 20.5 x 38.6 99 77 M8 50-200A 750Vdc
型号 TYPE 外径/横截面积(mm) 总长(mm) 中心距(mm) 螺钉电流 RATED CURRENT 电压 RATED VOLTAGE
DgRFTF-750 61 x 61 129 N/A N/A 250-400A 750Vdc
型号 TYPE 外径/横截面积(mm) 总长(mm) 中心距(mm) 螺钉电流 RATED CURRENT 电压 RATED VOLTAGE
ESH5475~5480 59.2 x 59.2 173 130 M14 400~700A 1000Vdc
型号 TYPE 外径/横截面积(mm) 总长(mm) 中心距(mm) 螺钉电流 RATED CURRENT 电压 RATED VOLTAGE
CF2021~2029 Ø20.4 127.2 N/A N/A 2-30A 1000Vdc
型号 TYPE 外径/横截面积(mm) 总长(mm) 中心距(mm) 螺钉电流 RATED CURRENT 电压 RATED VOLTAGE
ESH6547~6553 74 x 74 127 N/A N/A 450-800A 1000Vdc
型号 TYPE 外径/横截面积(mm) 总长(mm) 中心距(mm) 螺钉电流 RATED CURRENT 电压 RATED VOLTAGE
ESH5303~5311 59.2 x 59.2 80 N/A N/A 250-630A 1250Vdc
型号 TYPE 外径/横截面积(mm) 总长(mm) 中心距(mm) 螺钉电流 RATED CURRENT 电压 RATED VOLTAGE
ESH5319~5323 59.2 x 59.2 80 N/A N/A 500-800A 1250Vdc
型号 TYPE 外径/横截面积(mm) 总长(mm) 中心距(mm) 螺钉电流 RATED CURRENT 电压 RATED VOLTAGE
CF2012~2013 Ø20.4 127.2 N/A N/A 16-20A 1500Vdc
型号 TYPE 外径/横截面积(mm) 总长(mm) 中心距(mm) 螺钉电流 RATED CURRENT 电压 RATED VOLTAGE
ACH9006~9008 Ø91Max 254 N/A N/A 400-600A 1900Vdc
型号 TYPE 外径/横截面积(mm) 总长(mm) 中心距(mm) 螺钉电流 RATED CURRENT 电压 RATED VOLTAGE
ESH9040~9051 39 x 39 162 135 M8 20-215A 1200Vdc
型号 TYPE 外径/横截面积(mm) 总长(mm) 中心距(mm) 螺钉电流 RATED CURRENT 电压 RATED VOLTAGE
ESH7069~7079 103 x 103 105 / / 1000-2500A 1000Vdc/1250Vac
型号 TYPE 外径/横截面积(mm) 总长(mm) 中心距(mm) 螺钉电流 RATED CURRENT 电压 RATED VOLTAGE
ESH9062~9066 39 x 39 222 195 M8 100-215A 2000Vdc
